Estándares de especificación de materiales: comprensión de ASTM D2000
ASTM D2000 ofrece una forma ideal de designar un polímero de caucho y asignar propiedades realistas y físicas que los clientes necesitan para una aplicación. SAE titula ASTM D2000 como el "Sistema de clasificación estándar para productos de caucho en aplicaciones automotrices". Sin embargo, el título debe ser la "Clasificación estándar para productos de caucho para todas las industrias", ya que la industria automotriz, aeroespacial, médica e industrial se benefician de esta norma.
Cómo leer una llamada de línea ASTM D 2000
Revisión de especificación
ASTM-D2000-99 M 2 HK 7 14 A1-10, B38, C12, EF31, EO88, F15, Z1
Esto indica el año de revisión de 02000 al que hace referencia la llamada de línea.
Unidades de medida
ASTM D2000-99 M 2 HK 7 14 A1-10, B38, C12, EF31, EO88, F15, Z1
Si hay una M, se utilizarán unidades métricas para resistencia a la tracción, temperatura y resistencia al desgarro (MPa, °C y kN / mrespectivamente). Si no hay M, se usarán unidades en inglés (psi, ° F y ppi respectivamente).
Número de grado
ASTM D2000-99 M 2 HK 7 14 A1-10, B38, C12, EF31, EO88, F15, Z1
Indica el nivel de requisitos de prueba a los que se puede someter un material. Por ejemplo, el Grado 1 muestra que solo se requieren propiedades básicas, mientras que los grados 2-9 requieren criterios de prueba adicionales, como fragilidad a baja temperatura o pruebas especiales de envejecimiento por calor. En nuestro ejemplo, veremos un material de fluorocarbono que debe cumplir con algunos o todos los grados 2 requisitos. Tenga en cuenta que los números de calificación pueden no ser relevantes para todos los tipos y clases de material.
Dureza (durómetro)
ASTM-D2000-99 M 2 HK 7 14 A1-10, B38, C12, EF31, EO88, F15, Z1
Este número indica el rango del durómetro en unidades Shore A (más o menos 5 puntos). En nuestro ejemplo, el material especificado poseería una dureza de 70 ± 5 durómetro.
Carga a ruptura
ASTM-D2000-99 M 2 HK 7 14 A1-10, B38, C12, EF31, EO88, F15, Z1
Los siguientes dos dígitos indican la resistencia a la tracción mínima del material. Si las mediciones están en unidades métricas, los dígitos muestran MPa. Si las mediciones están en unidades en inglés, los dígitos muestran psi y solo se indican los dos primeros dígitos de esa medición. En nuestro ejemplo (que está en unidades métricas), los dos dígitos de resistencia a la tracción son "14", por lo que la resistencia a la tracción mínima requerida sería de 14MPa. Si este ejemplo no fuera métrico, esta llamada sería 20 (14 Mpa = 2031 psi). Los primeros seis caracteres de una llamada de línea proporcionan mucha información básica sobre el tipo de elastómero requerido y sus propiedades físicas. La mayoría de las especificaciones requieren más información para garantizar que el sello satisfaga las necesidades de la aplicación.
Sufijos de requisitos adicionales
ASTM-D2000-99 M 2 HK 7 14 A1-10, B38, C12, EF31, EO88, F15, Z1

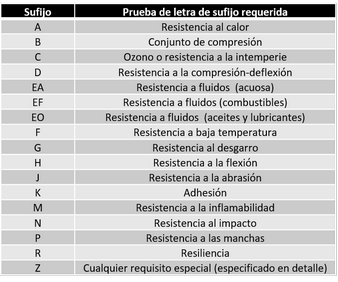

Los sufijos anexados a la Llamada de línea son combinaciones de letras y números que indican la prueba de un material y los criterios de rendimiento para el número de Grado indicado. En nuestro ejemplo, A1-10 indica una prueba de resistencia al calor. B38 indica una prueba de conjunto de compresión. C12 indica resistencia al ozono. EF31 y EO88 indican criterios de resistencia a fluidos. F15 indica criterios de fragilidad a baja temperatura. Z1 indica un requisito definido por el usuario que debe especificarse, incluidos los criterios de prueba.
Clasificación de elastómeros
Los elastómeros se han clasificado en grupos de acuerdo con propiedades y aplicaciones similares. Los tipos de caucho que han sido estandarizados (ASTM D 2000, SFS 3551, SIS 162602) son adecuados para varias aplicaciones industriales (por ejemplo, neumáticos, correas, cámaras y sellos).
Caucho tipo 61 (cauchos para uso general)
Los cauchos tipo 61 se utilizan cuando el producto no requiere propiedades especiales, como aceite, calor o resistencia a la intemperie. Estos cauchos tienen buenas propiedades mecánicas y procesabilidad. También tienen precio reducido. Los elastómeros que pertenecen a este grupo son el caucho natural (NR), el caucho de poliisopreno (IR) y los cauchos de estireno-butadieno (SBR) y las mezclas de estos elastómeros.
Caucho tipo 62
El caucho tipo 62 es un tipo de caucho que no tiene estándar. El caucho de butilo (IIR), los cauchos de clorobutilo (CIIR) y los cauchos de bromobutilo (BIIR) son elastómeros de este grupo. Tienen buena resistencia al ozono y a la intemperie. Además, la permeabilidad a los gases es baja y son resistentes a los aceites vegetales, pero no a los minerales.
Caucho tipo 63
Los cauchos de este grupo tienen buena resistencia al aceite, pero la resistencia al ozono y a la intemperie son débiles. Las aplicaciones son productos que se tocan con aceites. El caucho de nitrilo (NBR) es el tipo de caucho 63. El caucho tipo 631 es un caucho que se ha desarrollado a partir del caucho de nitrilo. Tiene mejor resistencia al ozono, al clima y al calor que el caucho de nitrilo. El caucho de nitrilo hidrogenado (HNBR) pertenece a este grupo. El caucho tipo 632 es caucho de nitrilo mezclado con cloruro de polivinilo (NBR/PVC). Tiene mejor resistencia al aceite, al ozono y a la intemperie que el NBR.
Caucho tipo 64
El caucho de cloropreno (CR) es representativo del caucho tipo 64. Tiene buena resistencia a los aceites vegetales y bastante buena a los aceites alifáticos y nafténicos. La desventaja es la escasa resistencia a los aceites aromáticos.
Caucho tipo 65
Los cauchos de este grupo tienen buena resistencia a la intemperie y al calor y bastante buena resistencia al aceite. Los cauchos poliacrílicos (ACM) se encuentran en este grupo.
Caucho tipo 66
El caucho tipo 66 no está estandarizado. Los cauchos de poliuretano (AU, EU) pertenecen a este grupo. Estos cauchos son resistentes y tienen buena resistencia a la intemperie y al aceite. La resistencia al calor es pobre.
Caucho tipo 67
En este grupo, los cauchos (cauchos fluorocarbonados (FPM)) tienen buena resistencia a la intemperie, al calor, al aceite y a los productos químicos.
Caucho tipo 68
Los cauchos de silicona (Q) se encuentran en este grupo. Tienen buena resistencia a la intemperie, al frío y al calor. Las propiedades mecánicas son débiles.
Caucho tipo 69
Los cauchos de epiclorhidrina (CO, ECO, GECO) pertenecen a este grupo. Tienen resistencia media a la intemperie, al aceite y al calor.
Caucho tipo 70
El caucho tipo 70 comprende cauchos de etileno-propileno (EPDM, EPM). Tienen buena resistencia al ozono, a la intemperie y al calor y poca resistencia al aceite. Otros cauchos Estos cauchos no están estandarizados: ƒ CM, polietileno clorado (resistencia media a la intemperie y al calor) ƒ CSM, polietileno clorosulfonado (buena resistencia a la intemperie y a los ácidos) ƒ EVA, copolímero de etileno-acetato de vinilo (resistente a aceites alifáticos) ƒ BR, butadieno caucho (buena elasticidad) ƒ XNBR, caucho nitrilo-butadieno carboksilado (tenaz y resistente al aceite).
